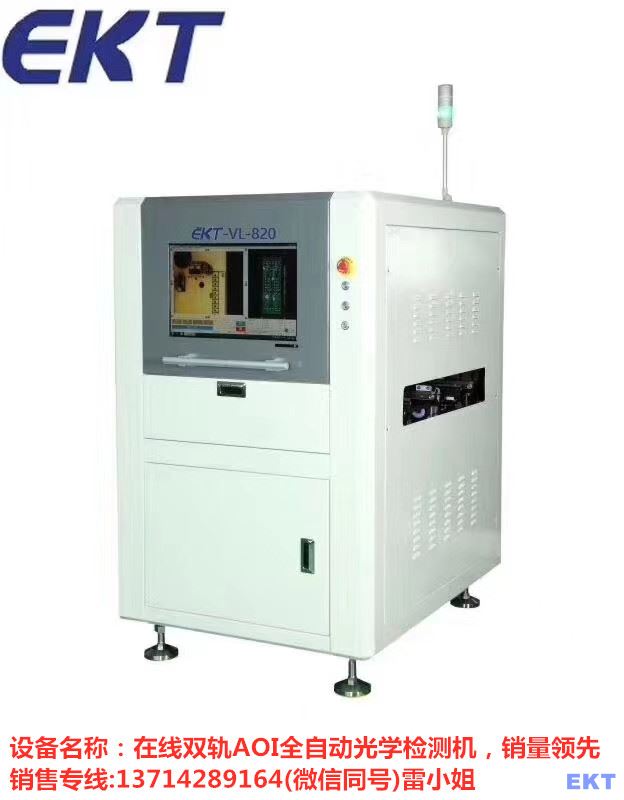

這是一款由深圳易科訊最資深的軟件開發工程師研發的雙軌在線AOI，雙軌道同時檢板，也可以雙軌道測不同的PCB板，同時同出，效率大大提升。

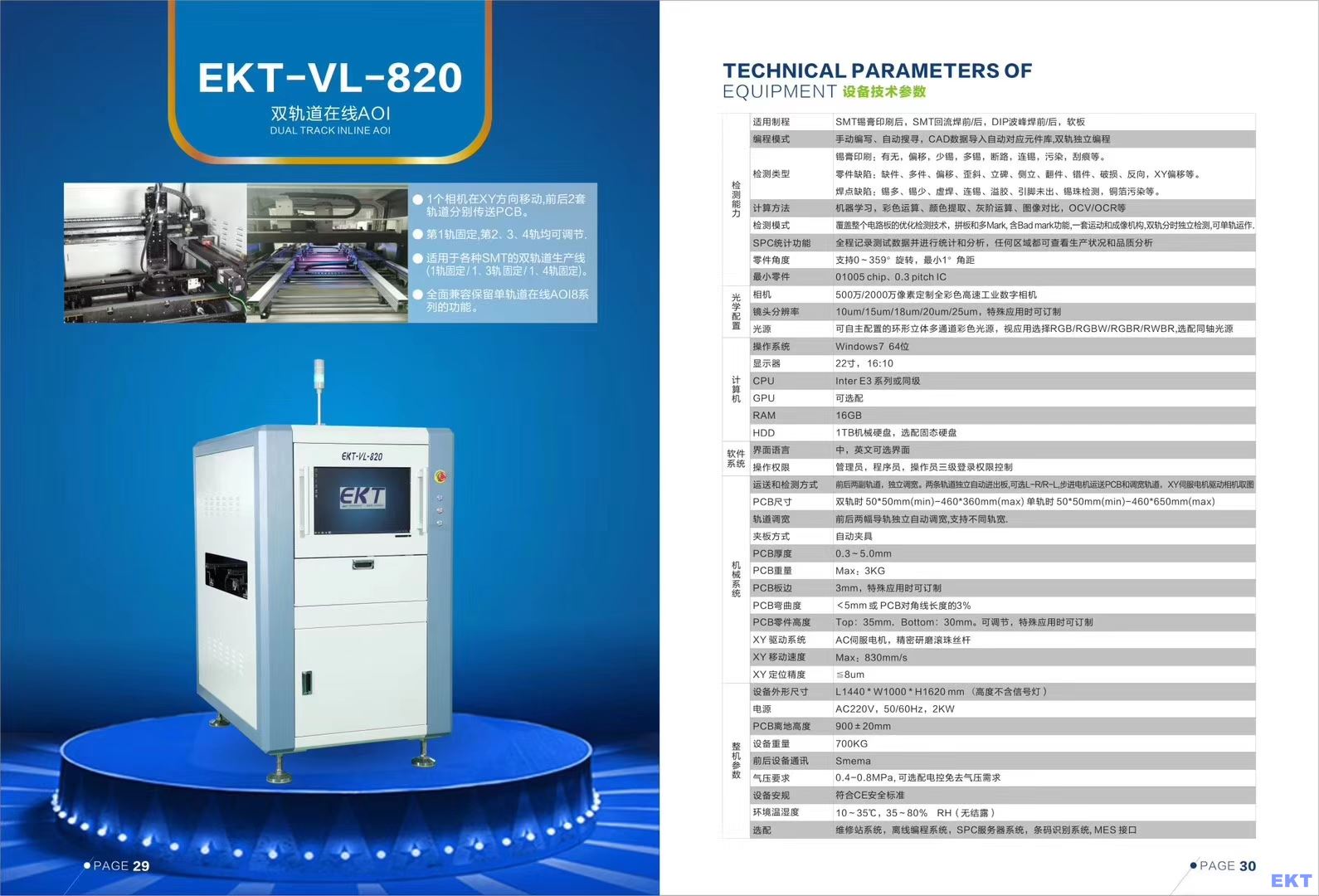

一．EKT-VL-820型號在線雙軌AOI設備技術參數
機器特性
支持印刷后、貼裝后及回流爐后一體化檢測
支持通過網絡的SPC/Repair綜合DB管理
設備組之間的程序共享服務器
極低的誤判率、極高的檢出率
雙軌道交互運行，效率提升40%以上
離線編程及離線調試，不影響正常測試
采用恒流控制的光源系統，無盲區和強反光
提供對Chip、IC、TR、Tantal、Array的建議編程模式
本公司自動光學檢測設備EKT-VL-820是通過光學原理，綜合運用彩色運算，顏色提取，灰階運算，圖像對比等原理來檢查SMT生產線上貼裝原件的焊接質量、安裝狀態及錫膏印刷的效果，并將不良通過顯示終端輸出的專業產品。
|
檢測能力 |
適用制程 |
SMT錫膏印刷后，SMT回流焊前/后，DIP波峰焊前/后 |
|
|
編程模式 |
手動編寫、自動編寫、CAD數據導入自動對應元件庫，雙軌獨立編程 |
||
|
檢測類型 |
錫膏印刷：有無、偏移、少錫、多錫、斷路、連錫、污染、刮痕等。 |
||
|
零件缺陷：缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向、 XYθ偏移量數據輸出等。 |
|||
|
焊點缺陷：錫多、錫少、虛焊、連錫、錫球、溢膠、引腳未出、銅箔污染等。 |
|||
|
計算方法 |
彩色運算、顏色提取、灰階運算、圖像對比等 |
||
|
檢測模式 |
覆蓋整個電路板的優化檢測技術，拼板和多mark，含Bad mark功能，一套運動和成像機構，雙軌分時獨立檢測，也可單軌運作 |
||
|
SPC統計功能 |
全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析 |
||
|
零件角度 |
支持0~359°旋轉，最小1°角距 |
|
|
|
最小零件 |
01005 chip、0.3 pitch IC |
||
|
光學配置 |
相機 |
全彩色高速工業數字相機500萬像素或選配1600~2000萬像素 |
|
|
鏡頭分辨率 |
10um/15um/18um/20um/25um，特殊應用時可訂制 |
||
|
光源 |
可自主配置的環形立體多通道彩光，視應用選擇RGB/RGBW/RGBR/RWBR，選配同軸光源 |
||
|
計算機 |
CPU |
Intel E3系列或同級 |
|
|
GPU |
可選配 |
|
|
|
RAM |
16GB |
|
|
|
HDD |
1TB 機械硬盤，選配固態硬盤 |
|
|
|
OS |
Win 7.1 64bit |
||
|
Monitor |
22寸，16:10 |
|
|
|
|
界面語言 |
中英文可選界面 |
|
|
|
操作系統 |
管理員、程序員、操作員三級登錄權限控制 |
|
|
機械系統 |
運送和檢測方式 |
前后兩幅軌道，獨立調寬。兩條軌道獨立即自動進出板， 可選L-R/R-L,步進電機運送PCB和調寬軌道， XY伺服電驅動相機取圖 |
|
|
PCB尺寸 |
雙軌時50*50mm(Min)～460*360mm(Max)，單軌時50*50mm(Min)～460*650mm(Max) |
||
|
PCB厚度 |
0.3～5.0mm |
||
|
PCB重量 |
Max：3KG |
|
|
|
PCB板邊 |
3mm，特殊應用時可訂制 |
||
|
PCB彎曲度 |
＜5mm 或 PCB對角線長度的3% |
||
|
PCB零件高度 |
Top：35mm，Bottom：30mm。可調節，特殊應用時可訂制 |
||
|
XY 驅動系統 |
AC伺服電機，精密研磨滾珠絲桿 |
||
|
XY 移動速度 |
Max：830mm/s |
||
|
XY 定位精度 |
≦8um |
||
|
整機參數 |
設備外形尺寸 |
L1440 * W1100 * H1620 mm高度不含信號燈 |
|
|
電源 |
AC220V，50/60Hz，2KW |
||
|
PCB離地高度 |
900±20mm |
||
|
設備重量 |
700KG |
||
|
前后設備通訊 |
Smema |
||
|
氣壓要求 |
0.4~0.8MPa, 可選配電控免去氣壓需求 |
||
|
設備安規 |
符合CE安全標準 |
||
|
環境溫濕度 |
10～35℃，35～80％ RH（無結露） |
|
|
|
|
選配 |
維修站系統，離線編程系統，SPC服務器系統，條碼識別和系統、MES系統 |
|
